国产汽车级可编程线性霍尔传感器CHA611,可以替代Allegro的A1363系列产品,解决汽车级

分享 收藏 已有 18714 次阅读  2022-01-04 16:13   标签国产霍尔电流传感器  替换A1363  可编程线性霍尔传感器

A1363是Allegro的一款SIP封装0至>1000A传感器IC产品,A1363是带先进的温度补偿和高带宽(120kHz)模拟输出的低噪音、高精度、可编程线性霍尔效应传感器IC,但由于目前国际芯片短缺,A1363供货紧张,而且价格很高,目前,国内汽车级芯片企业推出了可编程线性霍尔传感器CHA611,可以替代Allegro的A1363系列产品,解决汽车级芯片缺货难题。

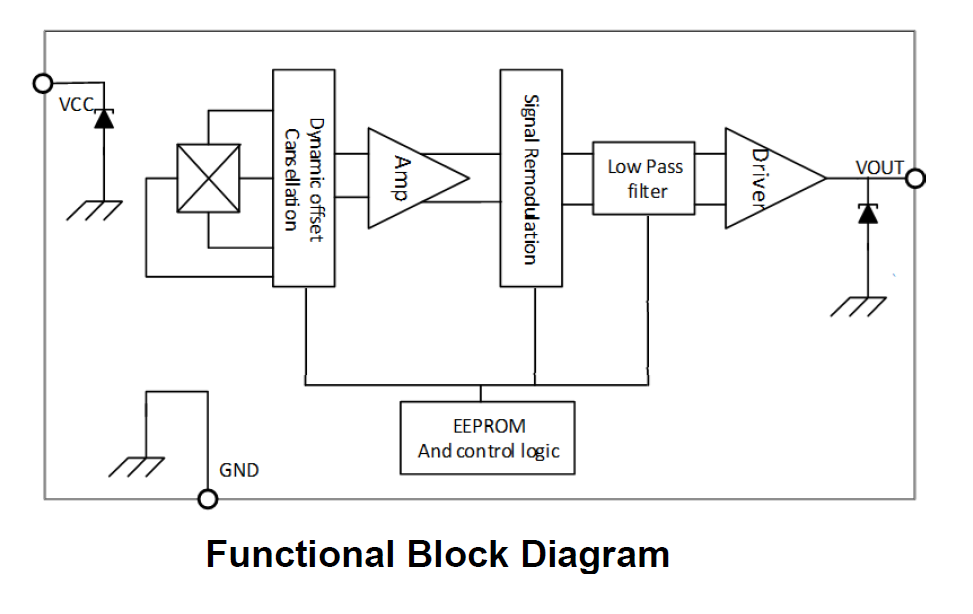

CHA611是一款客户可编程、低噪声、高精度线性霍尔效应传感器IC。芯片采用微型封装,以便于与磁芯集成,从而制成高精度的电流传感器模块。CHA611的可编程特性使其能够满足电流传感器模块组件中的制造公差。

CHA611提供的电压输出与外加磁场成比例。静态电压输出可由用户在电源电压的50%左右调节,输出灵敏度可在1mV/G至24mV/G的范围内编程。

该芯片采用TO-92S、TO94和SOT-89-3L几种封装方式。通过输出引脚上的可编程性提高了设备的精度,实现了线端优化,而不增加完全可编程设备的复杂性和成本。利用EERPOM优化器件灵敏度和静态输出电压(QVO)(无磁场输出)的器件。

该芯片的特点使其非常适用于高精度的工业和汽车应用,并保证在-40°C至+150°C的较宽温度范围内使用。

产品特性

• AEC-Q100 automotive qualified

• Linear Hall, customer programmable, high resolution offset and sensitivity trimming with EEPROM

• Programmable sensitivity: 1mV/G - 24mV/G

• Factory programmed sensitivity and quiescent output voltage TC with extremely stable temperature performance

• Temperature stable quiescent voltage output and sensitivity

• Extremely low noise and high resolution

• 240kHz bandwidth achieved with optimized chopper stabilization techniques

• Under-voltage protection

• Output voltage clamp provides short circuit diagnostic

• Output spiking suppress during fast current step inputs

• Wide temperature range: -40°C to 150°C

• Lead-Free Package: Flat TO-92, TO-94, SOT-89-3L

• High ESD Protection

• RoHS Compliant 2011/65/EU

·AEC Q100汽车认证

·线性霍尔,客户可编程,高分辨率偏移和灵敏度微调EEPROM

·可编程灵敏度范围在1到24mV/G之间

·工厂编程灵敏度和静态输出电压TC,温度性能极为稳定

·温度稳定的静态电压输出和灵敏度

·极低的噪音和高分辨率

·优化斩波稳定技术实现120kHz带宽

·欠压保护

·输出电压钳位提供短路诊断

·快速电流阶跃输入时的输出尖峰抑制

·宽温度范围:-40°C至150°C

·无铅包装:to-92,to-94,SOT-23-3W,SOT-89-3L

·高ESD保护

·符合RoHS 2011/65/EU

产品选型



国产的霍尔器件,生产品质性能同等或优于国外同类厂商的产品,持续为国内飞速发展的光伏逆变、新能源汽车领域提供高性能高可靠性的产品。

了解详细资料更多电力电子信息,请关注公众号或联系13701069452
